DeFelsko PosiTector RTR Series เครื่องวัดพื้นผิวเคลือบ Replica Tape Reader

DeFelsko PosiTector RTR Series เครื่องวัดพื้นผิวเคลือบ Replica Tape Reader


Model: DeFelsko RTR
   เครื่องวัดความหนาผิวเคลือบ    DeFelsko


DeFelsko PosiTector RTR Series เครื่องวัดลักษณะของพื้นผิวเคลือบ Replica Tape Reader

PosiTector PRB-RTR Series เครื่องวัดลักษณะของพื้นผิวเคลือบ ด้วยหลักการวัดค่าไมโครเมตรแบบดิจิตอลสปริงและลักษณะของพื้นผิวเคลือบโดยใช้ Testex Press-O-Film™ Replica Tape ซึ่งสามารถวัดค่าได้ทันทีโดยไม่จำเป็นต้องทำการคาลิเบรตก่อนการใช้งาน ตัวโพรบออกแบบมาเป็นพิเศษ Weatherproof ทนทานต่อ ตัวทำละลาย, กรด, น้ำมัน และฝุ่น และยังสามารถเชื่อมต่อ USB, WiFi และ Bluetooth ผ่านทาง PosiSoft PC, Mac และ Smartphone ได้อีกด้วย

Prepare Burnish Measure
1. Prepare 2. Burnish 3. Measure

ทำความสะอาดพื้นผิวสัมผัสทั้ง 2 ส่วน คือ พื้นผิวที่ต้องการทดสอบ และ PosiTector RTR3D ก่อนการทดสอบ



นำ Testex Press-O-Film™ Replica Tape โดยใช้ด้านหลังแปะไว้บนพื้นผิว จากนั้นใช้ Burnish Tool ขัดบนวงกลมประมาณ 30-60 วินาที แล้วลอกเทปออก

ใส่เทปที่ทำการขัดเรียบร้อยแล้ว เข้าไปใน PosiTector RTR3D โดยให้ตำแหน่งที่ทำการขัดอยู่ตรงกลาง เมื่อตำแหน่งตรงแล้วให้กดปุ่มบนโพรบแล้วกดค้างไว้ จนกว่าเครื่องจะส่งสัญญาณและแสดงค่าการวัด

Replica Tape



ขั้นตอนที่ 1 : เลือกรุ่นของตัวเครื่องวัดความหนา
Defelsko PT-S Standard Model Defelsko PT-A (Advanced) PosiTector® SmartLink

Standard Model

Feature:

● ตัวเครื่องหน้าจอแบบ ขาว-ดำ
● มีหน่วยความจำ 250 หน่วย
● เชื่อมต่อและโอนถ่ายข้อมูลไปยังคอมพิวเตอร์ด้วย
   USB interface









Advanced Model

Feature:

● ตัวเครื่องหน้าจอแบบ จอสี
● มีหน่วยความจำ 100,000 หน่วย
● เชื่อมต่อกับ Wifi เพื่อรองรับการใช้งานร่วมกับ
   โปรมแกรม PosiSoft ในการดาวน์โหลด
   และการอัพเดทซอฟต์แวร์
● เชื่อมต่อและโอนถ่ายข้อมูลไปยังคอมพิวเตอร์ด้วย
   USB interface และ Bluetooth®

SmartLink Model

Feature:

● ส่งผลการวัดไปยังสมาร์ทโฟนและแทปเล็ตทันที
● เชื่อมต่อและโอนถ่ายข้อมูลไปยังคอมพิวเตอร์ด้วย
   USB interface
● เชื่อมต่อสมาร์ทโฟนและแทปเล็ตไกลสุด 10 เมตร
● รายงานผลข้อมูลแบบไฟล์ PDF และ .CSV






ขั้นตอนที่ 2 : เลือกเซนเซอร์


PRB-RTRH



PRB-RTR3D

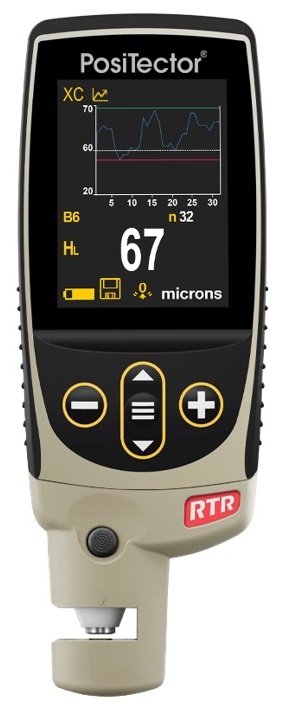

RTRH

Feature:

●เหมาะสำหรับการวัดค่า Blasted Steel และ Textured Coatings
● ฟังก์ชั่นการคำนวณในการลบความหนาของฟิล์มโดยอัตโนมัติ
● ความแม่นยำสูง จึงช่วยลดปริมาณครั้งในการทดสอบลง
● ฟังก์ชั่นการวัดความสูงอย่างแม่นยำด้วย Peak-to-Valley
● โหมด Statistics แสดงผล, อัพเดทค่าเฉลี่ย, ค่าการเบี่ยงเบน, ค่าความหนา Min-Max และจำนวนครั้งที่วัดอย่างต่อเนื่องในขณะที่วัดค่า
● เลือกหน่วยแสดงผล Mils และ Microns ได้ตามต้องการ

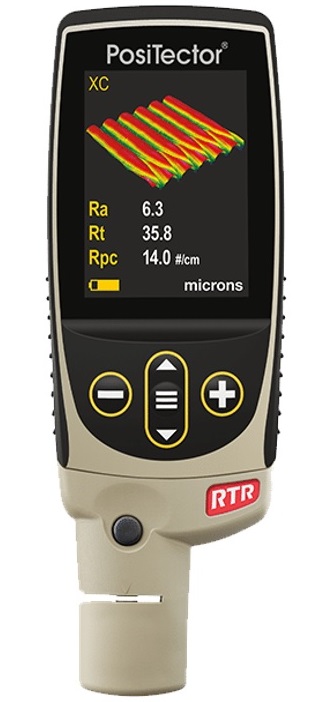

RTR3D

Feature:

● สามารถแสดงผลลักษณะพื้นผิวได้แบบ 2D และ 3D
● หน่วยการวัดค่า Ra, Rq, Rz, Rp, Rv, Rt, Rpc (2D) และ Sa, Sq, Sz, Sp, Sv, Spd (3D)
● เหมาะสำหรับการใช้งานภาคสนามหรือในห้องทดลอง เพื่อวัดค่าพื้นผิว ไม่ว่าจะเป็น พื้นผิวเรียบ, โค้ง หรือ พื้นผิวที่ขรุขระ
● รองรับ 3D .SDF image files เพื่อการวิเคราะห์ข้อมูล (รวมอยู่ใน PosiSoft)
● ฟังก์ชั่น Peak Height สำหรับ 2D (Ra, Rz) และ 3D (Sq, Spd)
● ฟังก์ชั่นการคำนวณและบันทึกทั้ง 14 หน่วยการวัด (2D, 3D) ในทุก ๆ การวัดค่า
● เลือกหน่วยแสดงผล Mils และ Microns ได้ตามต้องการ
● บันทึกวันที่และเวลาในทุก ๆ ค่าการวัด



RTRH
Peak Height (HL) Measurement Range 20 to 115 µm (0.8 to 4.5 mils)
Peak height (HL) Accuracy ±5 µm (+0.2 mils)
Peak Height (HL) Resolution ±1 µm (+0.2 mils)
Anvil Pressure 110 gram-force (1.1 Newtons)
Anvil Diameter ø6.3 mm (ø0.25 inch)
Dimension / Weight 152 x 61 x 28 mm / 140 g



RTR3D
Measuring Range (H) 20 to 115 µm (0.8 to 4.5 mils)
Measuring Range (Rt) 10 to 115 µm (0.4 to 4.5 mils)
Minimum Roughness (Ra) 2 µm (0.08 mil / 80 µin)
Accuracy (H) ± 5 µm, ± 0.2 mil
Accuracy (Rt) * ± (5 µm + 5%), ± (0.2 mil + 5%)
Accuracy (Ra) * ± (0.25 µm +5%), ± (0.01 mil +5%)
Resolution 0.01 µm, 0.01 mil
Field of View 3.8 x 3.8 mm, 0.149 x 0.149 inch
Vertical Resolution 100 nm (2D/3D), 10 nm (SDF)
3.93 µin (2D/3D), 0.393 µin (SDF)
Lateral Sampling 3.7 µm, 0.145 mil
Anvil Diameter ø6.25 mm, ø0.25 inch

* When measured using Optical Grade X-Coarse Replica Tape
