Defelsko Positector UTG Series เครื่องวัดความหนาชิ้นงาน

Defelsko Positector UTG Series เครื่องวัดความหนาชิ้นงาน


Model: Defelsko UTG Series
   เครื่องวัดความหนาเหล็ก    DeFelsko


Positector UTG Series เครื่องวัดความหนาชิ้นงาน

สำหรับวัดความหนาของชิ้นงาน เช่น วัดความหนาของวัสดุเช่นเหล็ก พลาสติกและอื่น ๆ โดยใช้เทคโนโลยีอัลตราโซนิค หลักการวัดคือ ส่งคลื่นเสียงความถี่สูงผ่านชิ้นงาน แล้วจึงจะสะท้อนกลับมาอีกฝั่งของชิ้นงาน จึงได้ค่าความหนา เหมาะสำหรับการวัดความหนา และตรวจสอบผลกระทบของการกัดกร่อน ของถังท่อหรือโครงสร้าง

โพรบ PosiTector UTG จะทำการส่งคลื่นเสียงอัลตร้าโซนิคไปยังวัตถุที่จะวัดค่า ซึ่งคลื่นความถี่จะเคลื่อนที่ผ่านวัตถุนั้น ๆ  จนไปถึงอีกด้านนึง เมื่อเจอเข้ากับผิวหน้าอีกด้านนึงของวัตถุนั้น เช่น อากาศ หรือ วัตถุอื่น ๆ คลื่นความถี่จะมีการสะท้อนกลับไปที่โพรบ ซึ่งตัวเครื่องจะทำการคำนวณค่าความหนาจากระยะเวลาของคลื่นความถี่ที่เคลื่อนผ่านวัตถุและสะท้อนกลับมายังโพรบ สำหรับ PosiTector UTG นั้นจะสามารถแบ่งย่อยหลักการวัดได้เป็น 2 รูปแบบคือ Single-echo และ Multiple-echo

Single-echo

Single-echo (PosiTector UTG C & UTG M (ในโหมด single-echo))  ในภาพที่ 1 หากที่ตัววัตถุไม่มีผิวเคลือบ (uncoated) โพรบจะคำนวณค่าความหนาจากตัววัตถุโดยตรง (t1) ซึ่งถ้าหากว่าตัววัตถุมีการเคลือบผิวไว้ระยะเวลาในการเคลื่อนที่ของคลื่นความถี่ก็จะเพิ่มขึ้น (t2) โดยเฉพาะผิวเคลือบ ประเภทสี อัตราความเร็วในการเคลื่อนที่ของคลื่นความถี่จะผ่านได้ช้ากว่าโลหะ ดังนั้นการวัดในรูปแบบ Single-echo จะสามารถวัดค่าวัตถุที่ไม่มีผิวเคลือบได้แม่นยำกว่าวัตถุที่มีการเคลือบผิวไว้

Multiple-echo

Multiple-echo (PosiTector UTG M (ในโหมด multiple-echo)) โพรบจะทำการคำนวณค่าความหนาจากช่วงเวลาการสะท้อนกลับของคลื่นความถี่ทั้งหมด 3 ครั้ง ในภาพที่ 2 จะเห็นได้ว่า การวัดรูปแบบ multiple-echo จะทำการวัดเฉพาะช่วงเวลาระหว่างการสะท้อนกลับเท่านั้น โดยไม่สนใจว่าวัตถุที่ทำการวัดนั้นจะมีผิวเคลือบหรือไม่ ด้วยหลักการคำนวณคือ นำค่า t1 + t2 + t3 และหารด้วย 6 จากนั้นจึงนำไปคูณด้วยอัตราความเร็วของคลื่นความถี่ของวัตถุนั้น ๆ ดังนั้นการวัดในรูปแบบ Multiple-echo จะให้ค่าการวัดความหนาของวัตถุนั้น ๆ ได้อย่างแม่นยำ โดยไม่คำนึงถึงความหนาของผิวเคลือบ

ขั้นตอนที่ 1 : เลือกรุ่นของตัวเครื่องวัดความหนา

Defelsko PT-S Standard Model Defelsko PT-A (Advanced)

Standard Model

Feature:

  • ตัวเครื่องหน้าจอแบบ ขาว-ดำ
  • มีหน่วยความจำ 250 หน่วย
  • เชื่อมต่อและโอนถ่ายข้อมูลไปยังคอมพิวเตอร์ด้วย USB interface

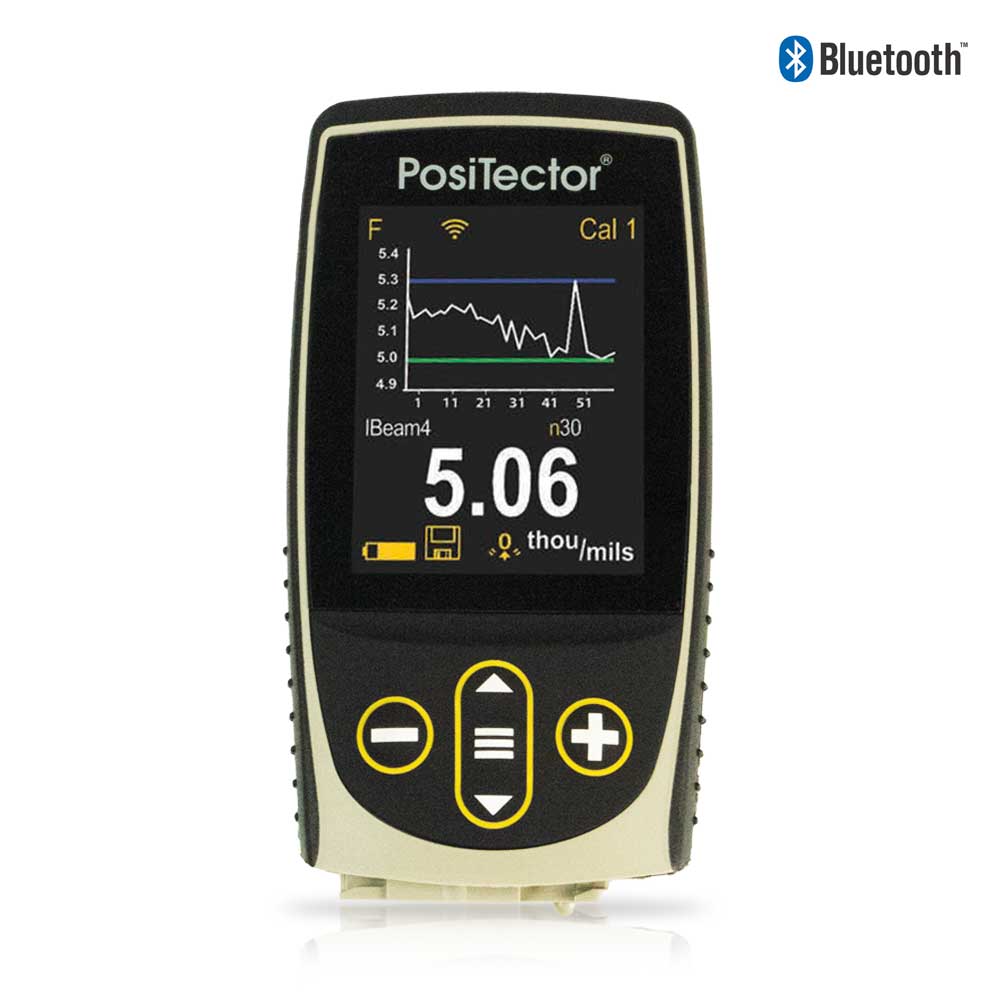

Advanced Model

Feature:

  • ตัวเครื่องหน้าจอสี
  • มีหน่วยความจำ 100,000 หน่วย

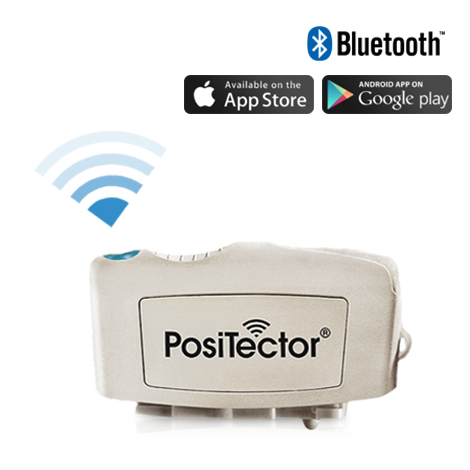

  • เชื่อมต่อกับ Wifi เพื่อรองรับการใช้งานร่วมกับโปรแกรม PosiSoft ในการดาวน์โหลด และการอัพเดทซอฟต์แวร์
  • เชื่อมต่อและโอนถ่ายข้อมูลไปยังคอมพิวเตอร์ ด้วย USB interface และ Bluetooth®

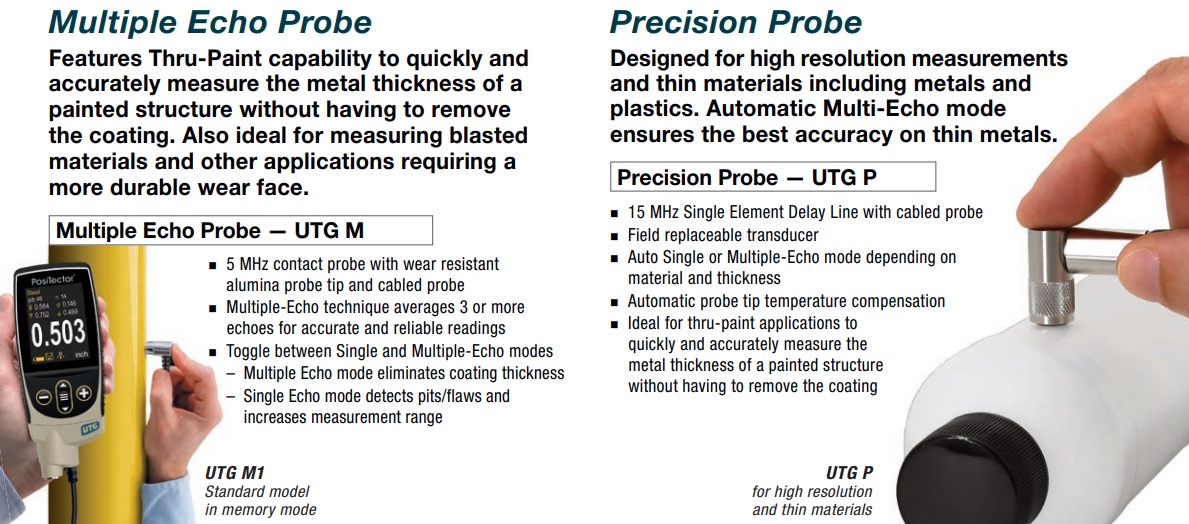

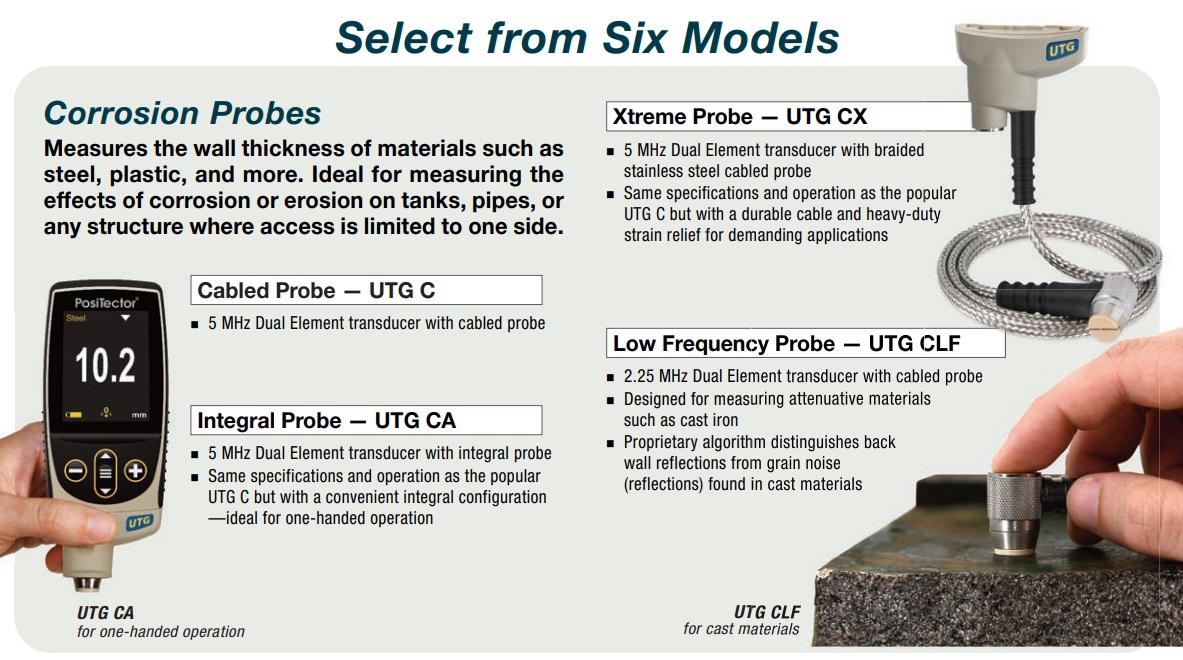

ขั้นตอนที่ 2 : เลือกเซนเซอร์อัลตร้าโซนิค

เมื่อผู้ใช้งานเลือกตัวเครื่องที่ต้องการได้เรียบร้อยแล้วขั้นตอนต่อไปคือการเลือกเซนเซอร์ที่ต้องการใช้งาน

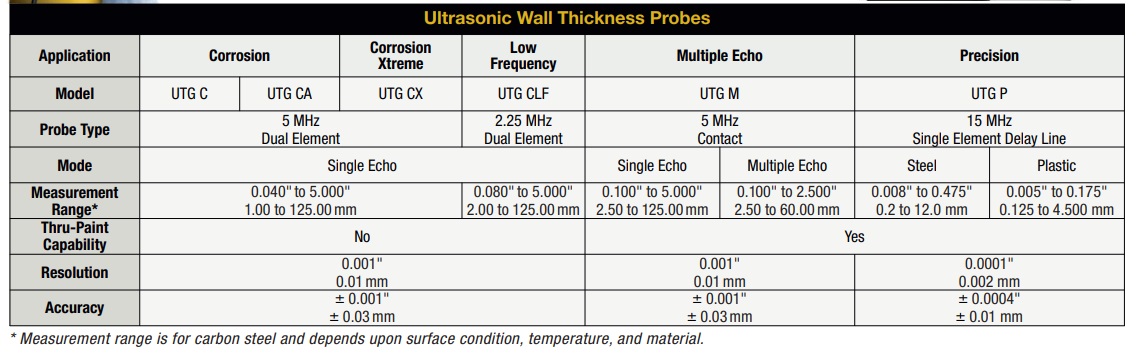

Model PRB-UTGC-C PRB-UTG-CX PRB-UTGM-C
Probe Type 5 MHz Dual Element 5 MHz Contact
Cable Type PVC Braided Stainless Steel PVC
Mode Single Echo Single Echo Multiple Echo
Measurement Range 0.040" to 5.000"
1.00 to 125.00 mm
0.100" to 5.000"
2.50 to 125.00 mm
0.100" to 2.500"
2.50 to 60.00 mm
Thru-Paint Capability No No Yes
Resolution 0.001" / 0.01 mm 0.001" / 0.01 mm
Accuracy ± 0.001" / ± 0.03 mm ± 0.001" / ± 0.03 mm
Material (Menu Option) Longitudinal Velocity Min Range Max Range
in/us m/s in mm in mm
SS 303 (SS303) 0.223 5664 0.040 1.02 5.000 127.00
STEEL 1018 (Steel) 0.223 5918 0.040 1.02 5.000 127.00
A1 2024 (Alum) 0.251 6375 0.050 1.27 5.000 127.00
PLEXIGLAS (Plexi) 0.106 2692 0.040 1.02 2.000 50.80
PVC (PVC) 0.094 2388 0.035 0.89 2.000 50.80
POLYSTYRENE (Poly) 0.081 2057 0.035 0.89 2.000 50.80
